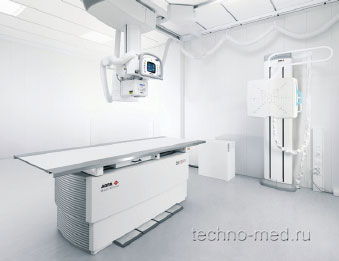

Рентгеновский аппарат AGFA DX-D 600

Система прямой рентгенографии

Цена: по запросу Запросить цену
Доставка
  • Доставка по всей России
  • Бесплатная доставка по Санкт-Петербургу
Германия Страна-производитель: Германия

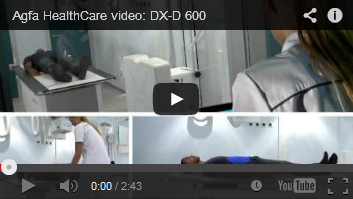

Посмотрите короткое видео (озвучка английская), чтобы увидеть все возможности DX-D 600 в действии.
Дигитайзер AGFA DX-D 600 ВЫСОКОПРОИЗВОДИТЕЛЬНАЯ СИСТЕМА ПРЯМОЙ РЕНТГЕНОГРАФИИ С ПРЕВОСХОДНЫМ КАЧЕСТВОМ ИЗОБРАЖЕНИЯ, ИМЕЮЩАЯ НОВЕЙШУЮ КОНСТРУКЦИЮ С ТРЕМЯ ВАРИАНТАМИ КОНФИГУРАЦИИ.
  • Система прямой рентгенографии с двумя детекторами, высокой производительностью, высокой пропускной способностью и тремя вариантами конфигурации: от ручного до полуавтоматического и автоматического
  • режимов работы
  • Возможность соединения в формате DICOM с PACS, HIS/RIS Превосходная контрастная детализация благодаря обработке изображений MUSICA2, постоянное качество изображения независимо от процедуры
  • обследования Технология DR детектора на основе иодида цезия обеспечивает возможность существенного
  • снижения дозы облучения пациента Может быть объединена с системами компьютерной рентгенографии Agfa HealthCare, соединяя высокое качество и гибкость обоих технологий
  • Внедрение нового профиля IHE REM (контроля воздействия излучения)

Конфигурации для удовлетворения любой потребности

DX-D 600 поставляется в трех различных конфигурациях. Гибкая ручная система дает возможность получить смешанную конфигурацию компьютерной/прямой рентгенографии с фиксированным детектором в настенном штативе и детектором размера кассеты в столе, с двумя детекторами размера кассеты в настенном штативе и столе или с одним детектором, который можно переключать между настенным штативом и столом. Полуавтоматическая конфигурация включает вертикальное отслеживание на столе и настенном штативе и фиксированные или портативные детекторы прямой рентгенографии, установленные в настенном штативе и на столе. Полностью автоматическая система имеет последнюю и самую современную систему позиционирования, а также полностью автоматическое отслеживание. В число возможностей входит вертикальное отслеживание с электроприводом на столе и настенном штативе; горизонтальное отслеживание на столе вместе с автопозиционированием, а также фиксированные или портативные детекторы прямой рентгенографии как в настенном штативе, так и в столе. Но каждая конфигурация, даже полностью роботизированная, по-прежнему позволяет выполнить быстрое ручное позиционирование без усилий – обязательное требование для экстренных ситуаций. Такие функции, как инновационная конструкция кожуха рентгеновской трубки с панелью управления с сенсорным экраном, встроенная программная панель управления на мониторе NX, датчик сетки для стола и настенного штатива, автоматическое управление экспозицией (AEC) на основе твердотельных компонентов для высокой точности и скорости работы, а также коллиматоры с DAP (измерителем произведения дозы на площадь) и светодиодное освещение, делают DX-D 600 рентгеновской установкой высшего класса.

Детектор с потенциальными возможностями снижения дозы облучения

DX-D 600 может использоваться с технологиями на основе сероокиси гадолиния и иодида цезия, чтобы получить высокое качество и производительность. Исключительное качество изображения детектора на иодиде цезия дает потенциальную возможность значительного снижения дозы облучения пациентов, а мгновенное получение изображений ускоряет рабочий процесс и снижает время ожидания пациентов. Кроме того, пользуясь расширенными возможностями отчета по дозам облучения, рентгенологические инспекторы могут провести поиск в базе данных NX, чтобы создать отчеты, оценивающие дозы облучения в отделении на основе информации из "индекса экспозиции".
В DX-D 600 объединена новейшая конструкция с высочайшим в этой индустрии качеством изображения компании Agfa HealthCare для создания высокопроизводительной системы, работающей либо по принципу прямой рентгенографии (DR), либо смешанной прямой и компьютерной рентгенографии (CR). Семейство монтируемых на потолке систем с различными конфигурациями – от ручных до полностью механизированных с автоматическим позиционированием – идеально подходит для учреждений с большим количеством пациентов, где необходимо рационализировать рабочий процесс и увеличить пропускную способность. DX-D 600 соединяется с рабочей станцией NX, которая имеет программный пульт управления рентгенографией, для организации интегрированного рабочего процесса, в ходе которого без проблем производится обмен данными с PACS, HIS и RIS. Параметры APR и рентгенографии загружаются в программный пульт управления, когда производится выбор пациента из HIS/RIS через рабочую станцию NX, затем выбирается вид обследования. Данная система DX-D 600, совместимая с семейством DX-D, имеет детектор на основе иодида цезия, обеспечивающий превосходное качество и мгновенное получение изображения. Также можно применить технологию GOS (сероокиси гадолиния), адаптированную под нужды пользователя. Уникальный алгоритм обработки изображений MUSICA2 компании Agfa HealthCare дает постоянную и превосходную контрастную детализацию.

Исключительная простота эксплуатации в любой ситуации

Эта система может эффективно справляться с самыми сложными задачами. Уникальный кран подвешенной на потолке трубки работает с сенсорной клавишной панелью, которая управляет всеми перемещениями потолочной опоры и отображением рентгеновских параметров и данных о пациенте. Решетка Букки настенного штатива с полным электрическим приводом имеет вертикальное отслеживание, а в полностью автоматическом варианте есть опция включения прямой рентгенографии полной ноги/полной спины. Рентгенографический стол, выдерживающий большую нагрузку – вес пациента может составлять 300 кг (661,39 фунта) – имеет как горизонтальное, так и вертикальное отслеживание. Автоматическое позиционирование полностью автоматической системы можно запрограммировать для всех требуемых положений, также имеется автоматический возврат в выбираемое исходное положение, если это необходимо.

MUSICA2: настройка на наилучшие результаты

Являющийся "золотым стандартом" алгоритм обработки изображений MUSICA2 был специально приспособлен и настроен на дополнительное повышение превосходного качества DR изображения. Независимо от типа обследования MUSICA2 обеспечивает постоянство качества изображений и высокий контраст деталей. Независимо от вида обследования оно обеспечивает постоянное качество изображения и высококонтрастную детализацию. Исключительное качество изображения также дает потенциальную возможность значительного снижения дозы облучения. Кроме того, благодаря одинаковому внешнему виду и принципу работы MUSICA2, NX и DX-D 600 рабочий процесс еще более улучшается в универсальном кабинете прямой рентгенографии.

Объединение компьютерной гибкости и производительности прямой рентгенографии

Систему DX-D 600 можно интегрировать с комплексами компьютерной рентгенографии Agfa HealthCare, такими как DX-G и DX-M. Благодаря использованию детекторов на игольчатых кристаллах, объединенные системы обеспечивают высочайшее качество изображения и возможность снижения дозы облучения при прямой рентгенографии вместе с гибкостью основанных на кассетах системах компьютерной рентгенографии.

Услуги и техническая поддержка

Agfa Healthcare предлагает решения сервисного обслуживания, рассчитанные на индивидуальные потребности клиентов. Имеются общий, комфортный и продвинутый уровни сервисного соглашения с прогнозируемыми затратами на жизненный цикл оборудования. Международная команда из около 1000 профессионалов готова оказать поддержку на любых этапах проекта. В качестве дополнительных услуг предлагается оказание помощи в разработке структурного каталога исследований или синхронизации с кодами протоколов RIS, что еще более повышает эффективность инвестиций. Более того, сервисная команда, помимо технического обслуживания, способна выполнять значительно более широкие задачи, включая обучение опытных пользователей, обучение персонала и обновление программного обеспечения.

Технические характеристики

ТРЕБОВАНИЯ К УСЛОВИЯМ ОКРУЖАЮЩЕЙ СРЕДЫ

Нет каких-то специальных требования по условиям окружающей среды, необходимых для безопасной работы потолочной подвески. Однако она не рассчитана на использование  в присутствии взрывчатых или воспламеняющихся газов, которые могут быть в операционных.

При эксплуатации

Атмосферное давление
  • Минимум - 700 гПа
  • Максимум - 1060 гПа
Относительная влажность
  • Минимум - 30%
  • Максимум - 75%
Температура окружающей среды
  • Минимум +15°C
  • Максимум +30°C

Транспортировка и хранение

Атмосферное давление
  • Минимум - 500 гПа
  • Максимум - 1060 гПа
Относительная влажность
  • Минимум - 10%
  • Максимум - 100%
Температура окружающей среды
  • Минимум -40°C
  • Максимум +70°C

ВЕС ИЗДЕЛИЯ

  • Каретка - 60 кг
  • Стойка - 43,8 кг
  • Опора трубки + L-образный блок - 20,2 кг
  • Труба-коллиматор - макс. вес 45 кг
  • Пульт на кожухе трубки - 3,5 кг
  • Механизм перемещения по осям X и Y - 8 кг
  • Крышки каретки - 6,2 кг
  • Шланг + кабели - 27,4 кг
  • Общий вес без системы потолочных рельсов - 207,4 кг
  • 2 продольных рельса (6м) - 43,2 кг
  • Мост и поперечные рельсы (3,5 м) - 31,7 кг
  • Рельс поддержки кабеля (6м) - 5 кг
  • Общий вес с системой потолочных рельсов - 287,3 кг
  • Узел настенного штатива - 178 кг
  • Промежуточная деталь - 6 кг
  • Поперечная балка - 8 кг
  • Узел наклона - 15 кг

СТОЛ ПАЦИЕНТА

  • Ширина верхней части стола - 86,8 см
  • Длина верхней части стола - 220 см
  • Высота стола (регулировка с электроприводом) - от 58 до 92 см
  • Поглощение рентгеновских лучей < 1.3 мм алюм.
  • Продольное перемещение верхней части стола - 109,5 мм (+60см, -49,5 см)
  • Поперечное перемещение верхней части стола - 25 см (±12,5 см)
  • Материал верхней части стола - углеродное волокно
  • Макс. вес пациента - 300 кг
  • Перемещение решётки Букки вдоль места доступа к столу - 61 см
  • Автоматическое управление экспозицией - трёхпольные твердотельные датчики

ОПОРА РЕНТГЕНОВСКОЙ ТРУБКИ, СМОНТИРОВАННАЯ НА ПОТОЛКЕ

  • Минимальное расстояние между источником и потолком - 726 мм
  • Диапазон вертикального телескопического перемещения - 1584 мм
  • Диапазон вращения трубки, альфа: -135° ... +135°. Позиции захвата настраиваются программным обеспечением.
  • Диапазон вращения трубки, бета: -180° ... +180°. Позиции захвата настраиваются программным обеспечением.

ДЕТЕКТОР

Размер изображения:

  • 43x35 см - 3072 x 2560 пикселей
  • 43x43 см - 3072 x 3072 пикселей

Разрешение

  • 9 мегапикселей / 7,8 мегапикселя

Сцинтилляторный счётчик

  • Фотодиодная матрица на основе йодида цезия / сероокиси и гадолиния. Смежная матрица a-Si, исключительно малая продолжительность цикла получения изображений.

КОЛЛИМАТОРЫ

  • Внутренняя фильтрация излучения - 2 мм, алюминиевый эквивалент
  • Оптический центратор по всему полю - 200 люкс
  • Дополнительная фильтрация:
    • 1 мм алюм. + 0,1 мм медь
    • 1 мм алюм. + 0,2 мм медь
    • 2 мм алюм. или
    • 1 мм алюм.
  • Вращение - максимум до ±90°

НАСТЕННЫЙ ШТАТИВ

  • Вертикальное перемещение - 1495 мм над уровнем пола (между центрами)
  • Наклонная решётка Букки - от -20° до +90° (горизонтальное положение)
  • Расстояние между поверхностью стола и плоскостью плёнки < 40 мм
  • Поглощение излучения < 0.6 мм по эквив. алюминия
  • Автоматическое управление экспозицией - трёхпольные твердотельные датчики
  • Схема рассеивания излучения - 150/180 см (заказывается отдельно)

ПРИНАДЛЕЖНОСТИ СИСТЕМЫ

  • Компрессионная лента стола
  • Ручки стола
  • Матрац для стола
  • Подвесная опора рук для настенного штатива
  • Ручки для настенного штатива
  • Vacudap 2004 (внешний измеритель произведения дозы на площадь)

ПРИНАДЛЕЖНОСТИ ПОТОЛОЧНОЙ ПОДВЕСКИ

  • Продольные рельсы - 6 м
  • Продольные рельсы - 5,3 м
  • Продольные рельсы - 4 м
  • Продольные рельсы - 3,4 м
  • Мост - 3,45 м
  • Мост - 2,75 м
  • Мост - 2,5 м
  • Мост - 2,25 м
  • Мост - 2 м
  • Потолочные рельсы автопозиционирования для кабелей
  • Подъёмный инструмент для установки (для первой установки)
  • Металлическая конструкция парных стоек

МОНТАЖНЫЕ ДАННЫЕ

  • Напряжение сети питания - 3 фазы, 380 / 400 / 515 / 440 и 480 В, 50/60 Гц (для генератора на 80 кВт при напряжении менее 480 В требуется дополнительный трансформатор)
  • Автоматическая компенсация напряжения сети ±10%
  • Потребляемая мощность:
    • 105 кВА (генератор - 64 кВт)
    • 120 кВт (генератор - 80 кВт)
  • Высота потолка - 2,60 - 2,80 м (для нормального использования)

ТРЕБОВАНИЯ К ЭЛЕКТРООБОРУДОВАНИЮ

  • Частота - минимум 50 Гц, максимум 60 Гц
  • Напряжение - минимум 115 В переменного тока, максимум - 240 В
  • Максимальная сила тока
    • Кратковременная - 3,5 А
    • Непрерывная - 1,6 А
Мо­дель гене­ратора SHF 335/345 SHF 535/545 SHF 635/645 SHF 835/845
(толь­ко компью­терная рент­гено­графия)
Вход­ное нап­ря­же­ние пи­та­ния Трёхфазное, 380/400/415440 и 480 В, 50/60 Гц
Макс. мощ­ность (кВт) 32 50 64 80
Макс. сила тока, мА 400 640 640 800
Мощн­ость на выходе при 0,1 с
  • 640 мА при 78 кВ (пик.)
  • 500 мА при 100 кВ (пик.)
  • 400 мА при 125 кВ (пик.)
  • 320 мА при 150 кВ (пик.)
  • 640 мА при 100 кВ (пик.)
  • 500 мА при 128 кВ (пик.)
  • 400 мА при 150 кВ (пик.)
  • 800 мА при 100 кВ (пик.)
  • 640 мА при 125 кВ (пик.)
  • 500 мА при 150 кВ (пик.)
Сов­мес­ти­мые рент­ге­нов­ские тру­бки Все Все E7252X, E7254FX, E7869X E7254FX, E7869X
Диапазон рентгенографических параметров
Сила тока, мА От 10 до 800 мА со следующими фиксированными значениями: 10; 12.5; 16; 20; 25; 32; 40; 50; 64; 80; 100; 125; 160; 200; 250; 320; 400; 500; 640; 800 (в зависимости от модели генератора)
мАс Произведение силы тока в мА на время, от 0,1 мАс до 500 мАс
мс От 1 до 10 000 миллисекунд со следующими фиксированными значениями: 1, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 64, 80, 100, 125, 160, 200, 250, 320, 400, 500, 640, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000 и 10000 миллисекунд
Автоматическое управление экспозицией
мАс: от 0,1 до 500 мАс. Длительность экспозиции: номинальное кратчайшее время облучения = 1 мс

Кор­пус Фокус­ное пятно Целе­вой угол Тепло­ёмко­сть (тыс. тепло­вых еди­ниц) Скоро­сть анода
Tosh­iba E7239X 1,0 - 2,0 16° 140 Низкая
Tosh­iba E7876X 0,6 - 1,2 12° 230 Низкая
Toshi­ba E7884X 0,6 - 1,2 12° 300 Низкая
Toshi­ba E7252X 0,6 - 1,2 12° 300 Высокая / Низкая
Toshi­ba E7254FX 0,6 - 1,2 12° 400 Высокая / Низкая
Toshi­ba E7869X 0,6 - 1,2 12° 600 Высокая / Низкая
