Мобильная цифровая рентгеновская система AGFA DR 100e

Мобильная система для рентгенографии с беспроводным цифровым детектором

Пациенты, которые больше всего нуждаются в проведении рентгенологического обследования, могут быть не в состоянии самостоятельно переместиться в рентгеновскую комнату или правильно расположить себя для оптимальной визуализации. Вот тут-то и потребуется мобильный рентгеновский аппарат DR 100e компании Agfa HealthCare с беспроводным цифровым детектором. Предназначенный для использования у больничной койки, DR 100e может выполнять широкий спектр обследований в области общей рентгенографии даже для самых неподвижных пациентов.

Мощный рентгеновский генератор даёт резкие изображения, особенно в плотных участках, что делает это устройство идеальным для обследования живота и позвоночника, а также обследования бариатрических пациентов. Очень короткое время облучения означает, что изображения будут доступны немедленно, и их можно будет использовать сразу же после облучения. Более высокие производительность и качество изображения снижают стоимость обследования и повышают эффективность диагностики.

• Быстрая оценка изображений после облучения
• Больше удобства для пациента и оператора
• Более высокое качество изображения для повышения эффективности диагностики
• Возможность уменьшения дозы рентгеновского облучения для всех пользователей, в частности, в педиатрических и неонатальных отделениях
• Лёгкое управление и точное, безопасное расположение - благодаря беспроводному цифровому детектору для прямой рентгенографии
• Алгоритм обработки MUSICA для высокого контраста деталей и стабильного качества изображения независимо от типа обследования
• Возможность подключения к системе архивации и передачи изображений, рентгенологической информационной системе, больничной информационной системе и аппаратам для визуализации
• Эффективный генератор высокой мощности для максимально короткого времени облучения и более резких изображений

Интуитивная рабочая станция NX: более эффективная обработка данных

Рабочая станция NX с большим 17" сенсорным экраном интегрирована в DR 100e для оптимальной обработки данных. При выборе конкретного типа обследования соответствующие настройки рентгеновской установки автоматически передаются в рентгеновский генератор и отображаются на сенсорном пульте управления. NX добавляет используемые параметры облучения в файл цифрового изображения и эффективно поддерживает связь с системой передачи и архивирования изображений, больничной информационной системой и рентгенологической информационной системой, исключая ручной ввод данных и типографические ошибки.

Более того, более высокое качество изображения также дает возможность уменьшения дозы рентгеновского облучения для пациентов и операторов. Превосходные возможности манипуляции сокращают время ожидания и повышают достоверность диагностики. Беспроводной цифровой детектор повышает универсальность, одновременно улучшая инфекционный контроль.

На ходу: легкая манипуляция при проведении рентгенологических обследований

DR 100e с цифровым беспроводным детектором был разработан для обеспечения полной мобильности с отличным качеством изображения. Большие колеса и небольшая ширина устройства обеспечивают лёгкое перемещение DR 100e вокруг пациента даже в местах с максимально ограниченным пространством.

Беспроводная мобильность - улучшение гибкости и инфекционного контроля

Возможности беспроводной связи данного мобильного решения повышает и без того отличную гибкость, улучшая общую обработку данных. А благодаря отсутствию кабелей, уменьшается риск попадания грязи или бактерий с пола, что делает DR 100e идеальным для использования в отделениях интенсивной терапии, в педиатрии и ухода за новорождёнными.

Просмотр изображений сразу же после облучения

Благодаря очень короткому времени для просмотра, изображения можно просматривать незамедлительно, чтобы удостовериться в отсутствии необходимости повторного снимка без перемещения пациента или рентгеновского аппарата. При этом DR 100e не жертвует качеством ради скорости и мобильности: 125 мкм пикселей дают максимально высокое разрешение полноразмерного детектора у больничной койки пациента.

MUSICA: настроено для получения лучших результатов

Программное обеспечение «золотого стандарта» MUSICA для обработки изображений было специально разработано и настроено для дальнейшего улучшения превосходного качества изображения прямой рентгенографии. Независимо от типа обследования, оно обеспечивает постоянное качество изображения и высокую контрастность деталей. Отличное качество изображения также дает возможность значительного уменьшения дозы рентгеновского облучения без необходимости выполнения ручных настроек, что особенно важно в педиатрических и неонатальных отделениях.

Быстрый и легкий способ перехода к прямой цифровой рентгенографии

С помощью AGFA DR 100e Вы можете пользоваться преимуществами высокой производительности прямой цифровой рентгенографии, включая более низкую стоимость обследования. Мгновенное получение изображения позволяет ускорить обследования, повысить производительность оператора и удобство пациента. Пациенты также пользуются преимуществом от сокращения времени ожидания, большей достоверности диагностики и уменьшения дозы рентгеновского облучения.

Тех­ни­чес­ки­е ха­рак­те­рис­ти­ки

Рентгеновский генератор

• Мощность: 20 кВт, 32 кВт, 40 кВт, 50 кВт
• диапазон пикового анодного напряжения*: от 40 до 150 кВп
• диапазон мА*: 10 - 500 мА, выбираемый
• Диапазон времени облучения: 0,001 - 10 сек
• диапазон мА-с*: 0,1 - 500 мА-с

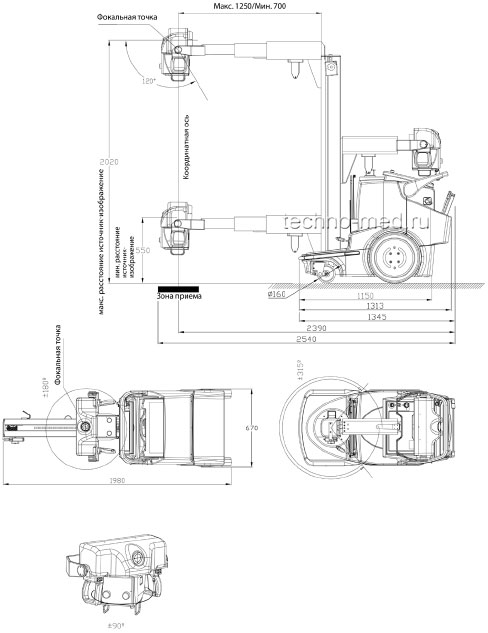

Манипулятор/стойка трубки

• Манипулятор трубки с противовесом
• Вылет манипулятора трубки: 1250 мм
• Вращение колонны: ± 315°
• Макс. расстояние источник-изображение до пола: 2.050 мм
• Мин. расстояние источник-изображение до пола: 550 мм

Мобильное устройство

• Масса: 575 кг
• Размер (Д x Ш x В): 1360 x 670 x 1980 мм. Доступна дополнительная уменьшенная высота колонны 1840 мм
• Пульт управления с сенсорным экраном: диагональ 430 мм/17 дюймов
• Система предупреждения столкновения: Фронтальная и боковая
• Моторизированное устройство: До 4 км/ч
• Требования к сети питания: Стандартная розетка с заземлением 100-240 В переменного тока (±10 %)
• Макс. входная мощность: 1 кВА
• Привод от электродвигателя (стандартный): Два независимых электродвигателя, по одному на каждое колесо (вперед и назад)
• Системы батарей: Две независимые системы для передвижения и визуализации
• Коллиматор: Ручной со счетчиком расстояния "источник-изображение"

Беспроводной цифровой портативный детектор

• Тип рецептора: Детектор на аморфном кремнии (a-Si)
• Конверсионный экран: CsI
• Шаг пикселя: 125 мкм
• Беспроводная передача данных от детектора до точки доступа: IEEE 802.11n
• В стандартную комплектацию детектора входят 2 батареи и 1 зарядное устройство
• Время зарядки батареи детектора: 3 часа
• Ресурс батареи детектора: до 800 изображений (при 15 с цикле, 1 с ожидании) или 140 изображений (при 100 с цикле, 1 с ожидании) без подзарядки

Дополнительно

• ИК пульт дистанционного управления
• Счетчик произведения дозы на площадь
• Колонна уменьшенной высоты (1.840 мм)
• Отсеивающий экран с ручкой

* В зависимости от модели генератора.

Версии генераторов

Макси­мальная мощ­ность, кВт	20 кВт	32 кВт	40 кВт	50 кВт
Макс. мА	320 мА	500 мА	500 мА	500 мА
Мин. пико­вое анодное напря­жение	40 кВп	40 кВп	40 кВп	40 кВп
Макс. пико­вое анодное напря­жение	125 кВп	150 кВп	150 кВп	150 кВп
Выход­ная мощн­ость (при 0,1 с)	320 мА при 62 кВп 250 мА при 80 кВп 200 мА при 100 кВп 160 мА при 125 кВп	500 мА при 64 кВп 400 мА при 80 кВп 320 мА при 100 кВп 200 мА при 128 кВп	500 мА при 80 кВп 400 мА при 80 кВп 320 мА при 100 кВп 250 мА при 128 кВп	500 мА при 100 кВп 400 мА при 80 кВп 320 мА при 100 кВп 250 мА при 128 кВп
Совмес­тимые рентге­новские трубки	E7865X	E7865X E7884X	E7884X	E7884X

Рент­ге­нов­ские труб­ки

Тип	E7865X	E7884X
Номи­нальное напря­жение	150 кВ	150 кВ
Номи­нальное значе­ние точки фокуси­ровки	0,3 мм/1 мм	0,6 мм/1,2 мм
Номи­нальная мощ­ность при малой фокуси­ровке	3,2 кВт	20 кВт
Номи­нальная мощ­ность при большой фокуси­ровке	36,5 кВт	50 кВт
Угол нак­лона мишени анода	12°	12°
Диа­метр анода	74 мм	74 мм
Теплосо­держание анода	100 кДж (140 т.т.е.)	210 кДж (300 т.т.е.)
Ско­рость враще­ния анода	Минимум 3.200 мин-1	Минимум 3.200 мин-1
